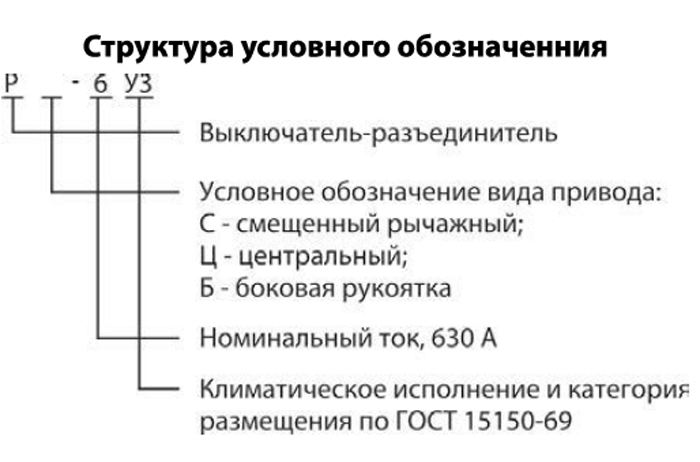

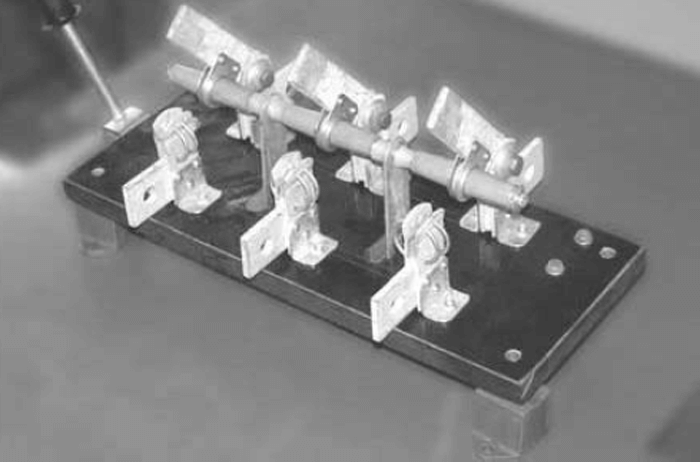

Выключатели-разъединители низковольтные на номинальный ток 630 А на гетинаксовой плите предназначены для нечастых неавтоматических коммутаций электрических цепей переменного тока частотой 50 Гц напряжением 380 В.
Выключатели-разъединители устанавливаются в силовых распределительных щитах, ящиках, комплектных трансформаторных подстанциях и других устройствах.
Конструкция выключателей-разъединителей предусматривает левое и правое исполнение привода.
Примечание. При оформлении заказа необходимо указывать сторону расположения привода.

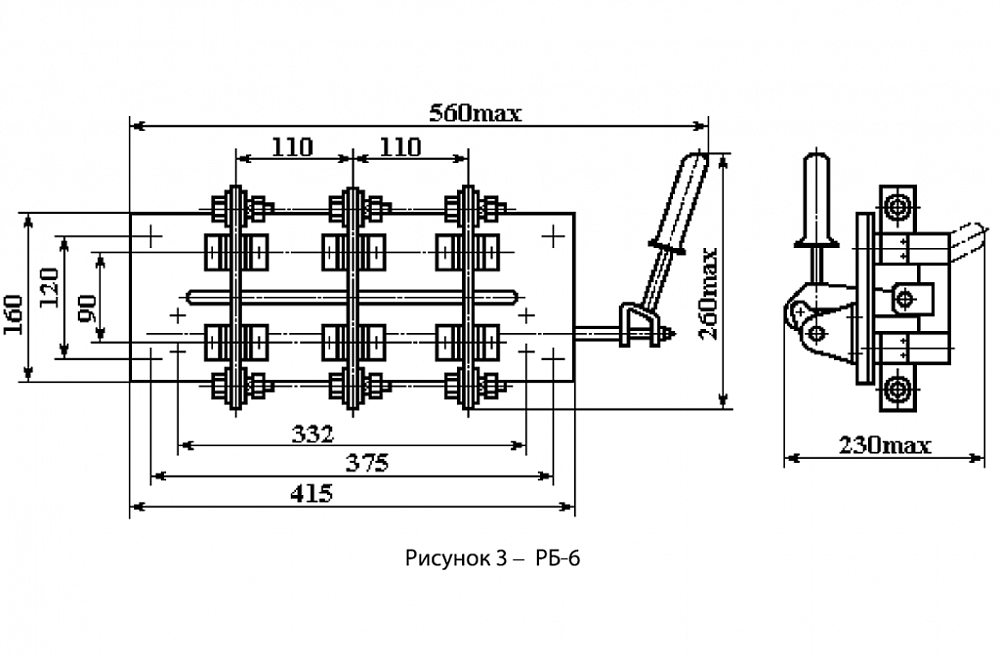

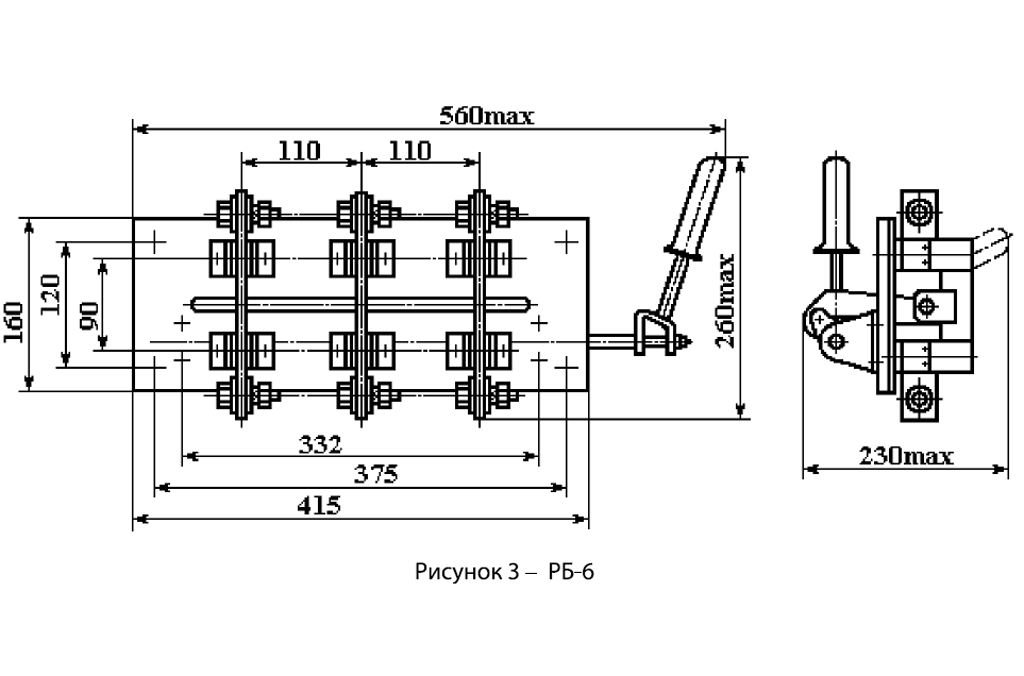

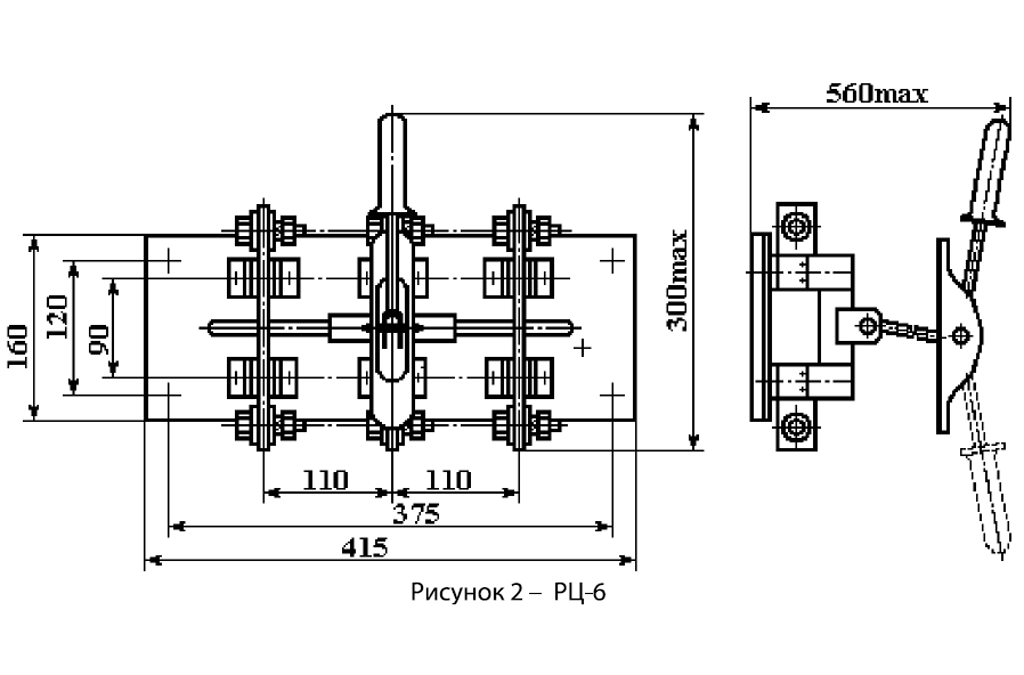

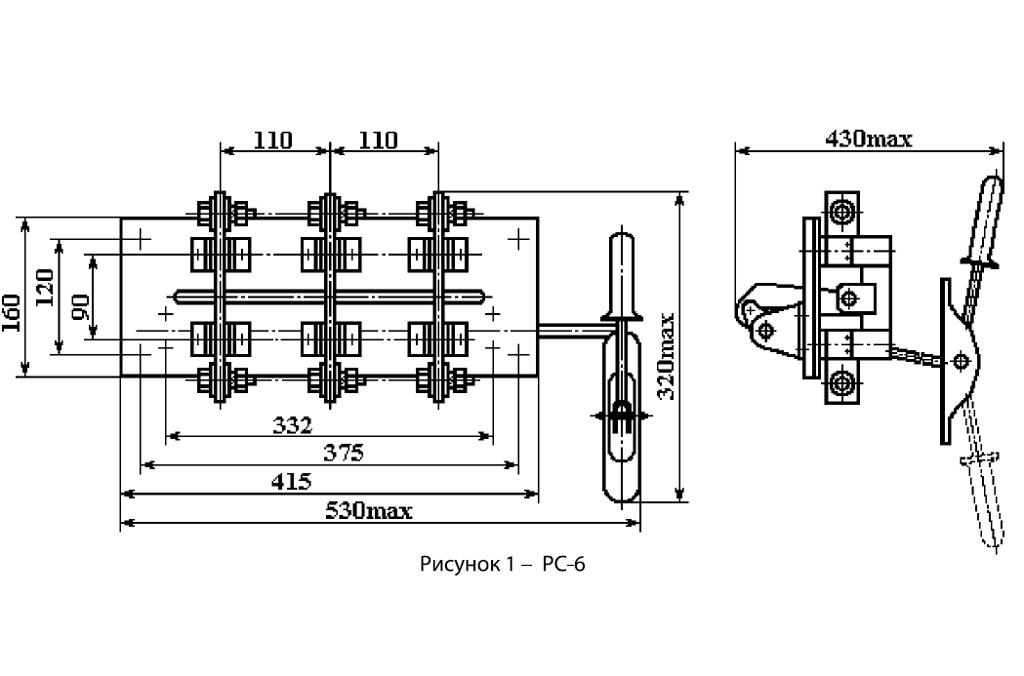

Габаритные и установочные размеры выключателей-разъединителей приведены на рисунках 1-3.
Вид климатического исполнения - У3 по ГОСТ 15150-69.
Степень защиты - IP00 по ГОСТ 14254-96.
Условия эксплуатации:
- наибольшая высота над уровнем моря - не более 1000 м;
- рабочий диапазон температуры окружающей среды: от -45 до +40 оС;
- тип атмосферы - II по ГОСТ 15150-69;
- выключатели-разъединители не предназначены для установки и эксплуатации в сейсмоопасных, взрывоопасных и пожароопасных зонах;
- рабочее положение - установка на вертикальной и горизонтальной плоскости, допускается отклонение от вертикального положения до 5о в любую сторону.
Средний срок службы разъединителей - 15 лет.
Гарантийный срок эксплуатации - 2 года со дня ввода выключателей-разъединителей в эксплуатацию, при соблюдении условий транспортирования, хранения и эксплуатации.
В комплект входят:
- выключатель-разъединитель;
- паспорт.
Основные параметры выключателей-разъединителей представлены в таблице:
| Вид выключателя-разъединителя | Тип выключателя-разъединителя | Номинальный ток, А | Тип привода | Масса, кг, не более |
| На гетинаксовой плите без предохранителей | РС-6 | 630 | Совмещенный рычажный | 9 |
| РЦ-6 | Центральный рычажный | |||
| РБ-6 | Боковая рукоядка |
