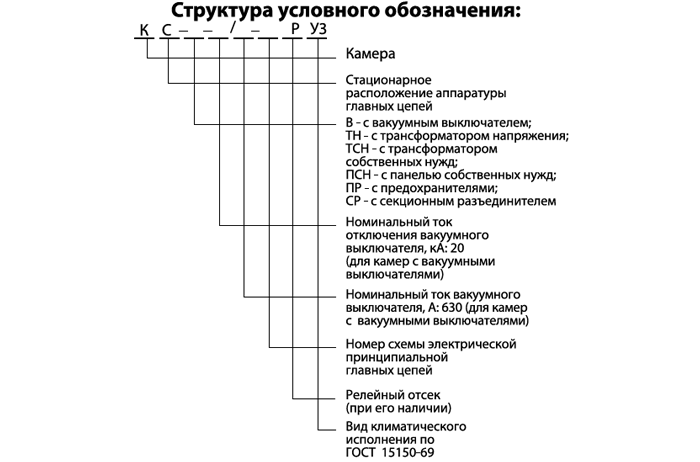

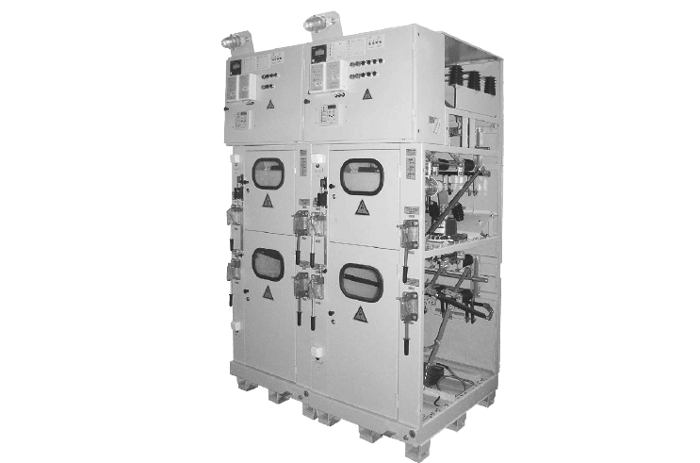

Камеры серии КС для распределительных сетей 10 кВ предназначены для приёма и распределения электрической энергии трёхфазного переменного тока частотой 50 Гц на номинальное напряжение 10 кВ в сетях с изолированной или компенсированной нейтралью для комплектования распределительных устройств закрытых трансформаторных подстанций, внутренней установки и используются в качестве как вводных, линейных, так и секционных между секциями шин.
Конструкция камер предусматривает:
- стационарное расположение аппаратуры главных цепей;
- исполнение с релейным отсеком или без него.
Расположение шин в камерах с релейным отсеком может быть горизонтальное или вертикальное.
Камеры изготавливаются с аппаратурой релейной защиты и автоматики и без неё.
Аппаратура релейной защиты и автоматики содержит:
- Двух-, трёхступенчатую максимальную токовую защиту (МТ3);
- токовую отсечку (ТО);
- защиту от однофазных замыканий на землю (ОЗЗ);
- защиту минимального (максимального) напряжения (3МН);
- логическую защиту шин (ЛЗШ);
- удаленное резервирование отказа выключателя (УРОВ);
- устройство автоматического повторного включения(АПВ);
- частотное автоматическое повторное включение (ЧАПВ);
- устройство автоматического ввода резерва
- (АВР) по требованию заказчика;
- автоматическую частотную разгрузку (АЧР);
- дуговую защиту (ДЗ);
- другие функции по требованию заказчика.
Указанные функции обеспечиваются логическими, цифровыми или другими устройствами репейной защиты.
В зависимости от применяемого устройства защиты, в камере могут устанавливаться два или три трансформатора тока.
В камерах предусмотрены следующие цепи:
- телесигнализации (ТС);
- телеуправления (ТУ):
- телемеханики (ТМ);
- освещения и подогрева.
В камерах предусмотрены следующие блокировки:
- с вакуумным выключателем:
- блокировки, не допускающие включение заземляющих ножей разъединителей при включенных главных ножах;
- блокировки, не допускающие включение главных ножей разъединителей при включенных их заземляющих ножах;
- блокировка, не допускающая возможность оперирования (включение-отключение) с главными ножами разъединителей при включенном вакуумном выключателе;
- с секционным разъединителем:
- механическая блокировка блок-замками, исключающая оперирование главными ножами секционного разъединителя при включенном секционном выключателе.
В качестве коммутационных аппаратов в камерах применяются:
- вакуумные выключатели серии ВВ/TEL (Таврида-Электрик)‚ ВР (г. Ровно):
- выключатели нагрузки ВНПР;
- разъединители РВЗ;
В камерах устанавливаются:
- трансформаторы силовые ОЛС, ОЛСП, ТМГ;
- трансформаторы тока нулевой последовательности ТЗЛ, ТЗРЛ;
- трансформаторы тока ТПОЛ, ТОЛ;
- трансформаторы напряжения 3хЗН0Л, 3хЗНОЛП‚3хЗНОЛПМ;
- ограничители перенапряжений (ОПН) – для защиты от грозовых и коммутационных перенапряжений.

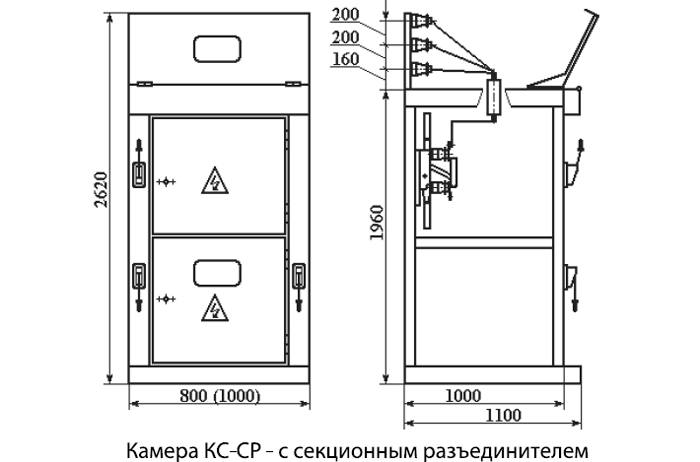

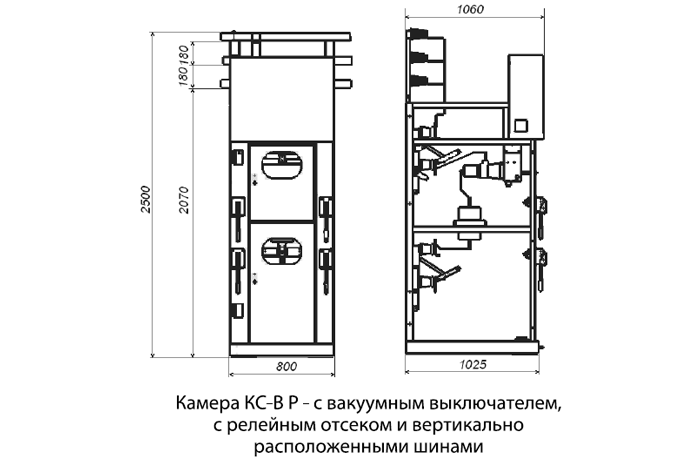

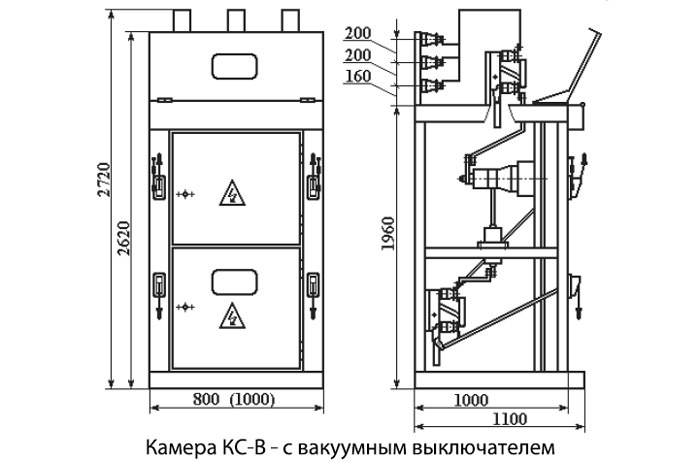

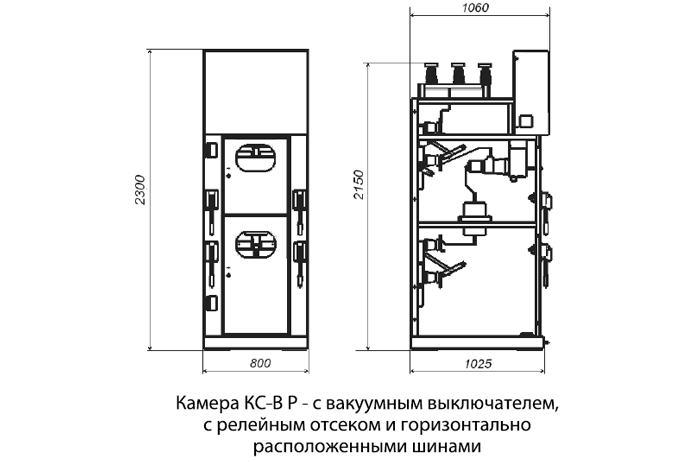

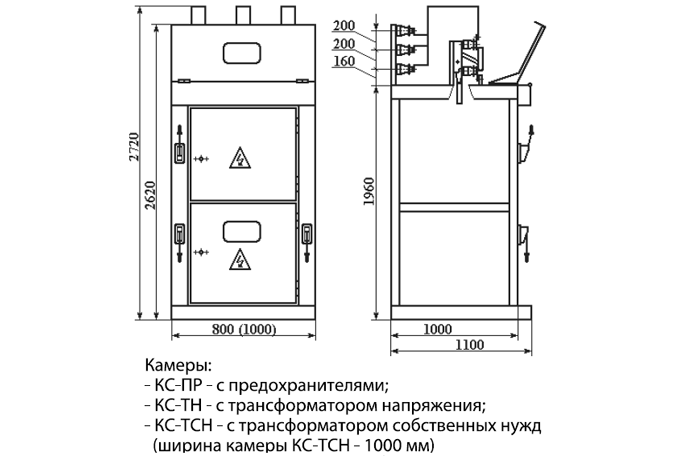

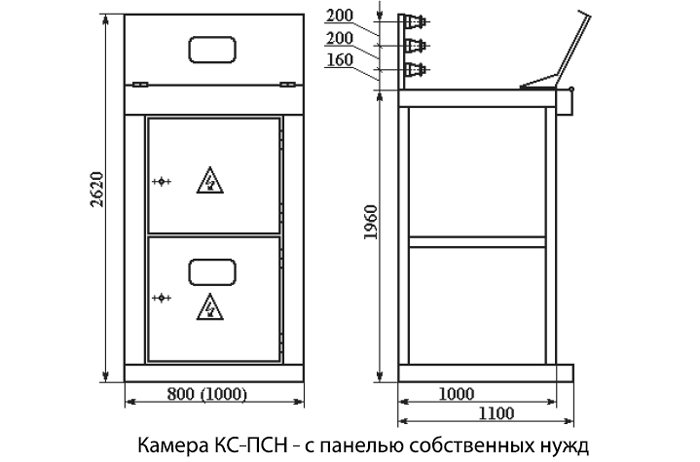

Габаритные размеры камер приведены на рисунках:
Степень защиты камер – IP20 по ГОСТ 14254-96.
Вид климатического исполнения - УЗ по ГОСТ 15150-69.
Условия эксплуатации:
- наибольшая высота над уровнем моря – не более 1000 м;
- рабочий диапазон температуры окружающей среды: от -25 до +40°С;
- тип атмосферы - ӀӀ по ГОСТ 15150-69;
- окружающая среда - не содержащая токопроводящей пыли, агрессивных газов и ларов в концентрациях, снимающих параметры камер в недопустимых пределах;
- камеры не предназначены для установки и эксплуатации в сейсмоопасных, взрывоопасных и пожароопасных зонах.
Средний срок службы камер – 25 лет.
Гарантийный срок эксплуатации –два года со дня ввода камеры в эксплуатацию, но не более 30 месяцев со дня отгрузки, при соблюдении условий транспартирования, хранения и эксплуатации.
В комплект поставки входят:
- камера;
- ключ;
- паспорт на камеру
- паспорт на встроенный вакуумный выключатель;
- паспорта на прочую встроенную аппаратуру главных цепей;
- паспорта на аппаратуру вторичной коммутации;
- протокол регулировки и наладки камеры;
- руководство по эксплуатации - 1 экз. на 5 камер, отправляемых в один адрес;
- схемы электрические вспомогательных цепей.
Основные параметры камер приведены в таблице 1.
| Наименование параметра | Значение параметра | |||||
|
KC-B KC-B P |
KC-TH KC-TH P |
KC-TCH KC-TCH P |
KC-ПР KC-ПР P |
KC-СР KC-СР P |
KC-ПСН | |
| 1 Номинальное арбочее напряжение, кВ | 10 | 10 | 10 | 10 | 10 | 0,4 |
| 2 Наибольшее рабочее напряжение (линейное), кВ | 12 | 12 | 12 | 12 | 12 | 0,4 |
| 3 Номинальный ток главный цепей, А | 630 | 630 | 630 | 630 | 630 | - |
| 4 Номинальный ток сборных шин, А | 630 | 630 | 630 | 630 | 630 | - |
| 5 Номинальный ток вакуумного выключателя, А | 630 | - | - | - | - | - |
| 6 Номинальный ток отключения вакуумного выключателя, А | 20 | - | - | - | - | - |
| 7 Ток термической стойкости главных цепей, кА, в течение 1 с | 16 | 16 | 16 | 16 | 16 | - |
| 8 Номинальный ток встраиваемых трансформаторов тока, А | 50-600/5 | - | - | - | - | - |
| 9 Номинальное / Наибольшее рабочее напряжение ограничителя перенапряжения, кВ | 10/12 | 10/12 | 10/12 | 10/12 | 10/12 | - |
| 10 Номинальное напряжение вспомогательных цепей постоянного и переменного оперативного тока, В | 220; 36 | |||||
| 11 Изоляция | Номинальная по ГОСТ 1516.1-76 | |||||
| 12 Вид ввода | Кабельный, шинный | |||||
| 13 условия обслуживания | одностороннее | |||||
| 14 Масса, кг, не более | 450 | |||||
Схемы электрические принципиальные представлены в таблице 2:
| Тип камеры | КC-B (вводная) | ||||
| Схема электрическая принципиальная главных цепей |
|
|
|
|
|
| Номер схемы | 201 | 202 | 203 | 204 | 205 |
| Тип камеры | КC-B (вводная) | ||||
| Схема электрическая принципиальная главных цепей |
|
|
|
|
|
| Номер схемы | 206 | 207 | 208 | 209 | 210 |
| Тип камеры | КC-B (вводная) | ||||
| Схема электрическая принципиальная главных цепей |
|
|
|
|
|
| Номер схемы | 211 | 212 | 213 | 214 | 215 |
| Тип камеры | КC-B (вводная) | КC-B (линейная) | |||
| Схема электрическая принципиальная главных цепей |
|
|
|
|
|
| Номер схемы | 216 | 217 | 218 | 219 | 220 |
| Тип камеры | КC-B (линейная) | ||||
| Схема электрическая принципиальная главных цепей |
|
|
|
|
|
| Номер схемы | 221 | 222 | 223 | 224 | 225 |
| Тип камеры | КC-B (линейная) | ||||
| Схема электрическая принципиальная главных цепей |
|
|
|
|
|
| Номер схемы | 226 | 227 | 228 | 229 | 230 |
| Тип камеры | КC-B (линейная) | КC-B (секционная) | |||
| Схема электрическая принципиальная главных цепей |
|
|
|
|
|
| Номер схемы | 231 | 232 | 233 (234) | 235 (236) | 237 (238) |
| Тип камеры | КC-B (секционная) | КC-ПР | |||
| Схема электрическая принципиальная главных цепей |
|
|
|
|
|
| Номер схемы | 239 (240) | 241 (242) | 243 (244) | 301 | 302 |
| Тип камеры | КC-ПР | ||||
| Схема электрическая принципиальная главных цепей |
|
|
|
|
|
| Номер схемы | 303 | 304 | 305 | 306 | 307 |
| Тип камеры | КC-ПР | КC-СР | |||
| Схема электрическая принципиальная главных цепей |
|
|
|
|
|
| Номер схемы | 308 | 309 | 310 | 311 | 401 (402) |
| Тип камеры | КC-СР | КC-ТН | ||||
| Схема электрическая принципиальная главных цепей |
|
|
|
|
|
|
| Номер схемы | 403 (404) | 405 (406) | 501 | 502 | 503 | 504 |
| Тип камеры | КC-ТСН | КC-ПСН | |||
| Схема электрическая принципиальная главных цепей |
|
|
|
|
|
| Номер схемы | 601 | 602 | 603 | 604 | 701 |
