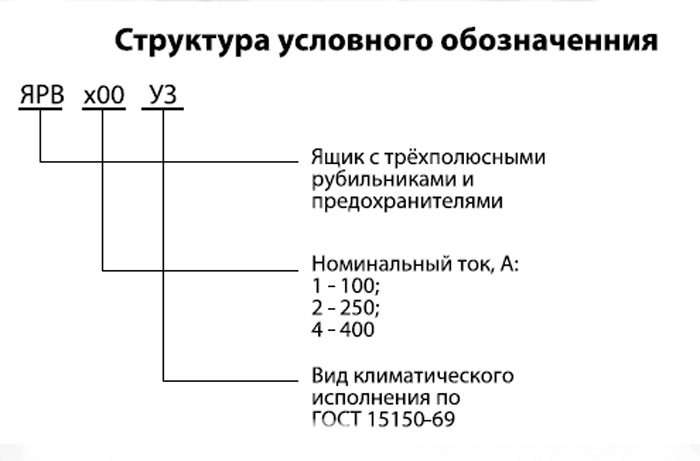

Ящики с трёхполюсными рубильниками и предохранителями предназначены для неавтоматического включения и отключения электрических цепей переменного тока напряжением 380 В частотой 50 Гц с нагрузками 100, 250 и 400 А, а также для защиты электрооборудования от перегрузок и токов короткого замыкания.
Конструкция ящиков предусматривает крепления их к вертикальным конструкциям. Дверь ящика имеет уплотнение из резинового профиля, запорно-натяжное устройство или замки.
Конструкцией ящика предусмотрена блокировка, предотвращающая открытие двери при включенном рубильнике и включение рубильника при открытой двери.

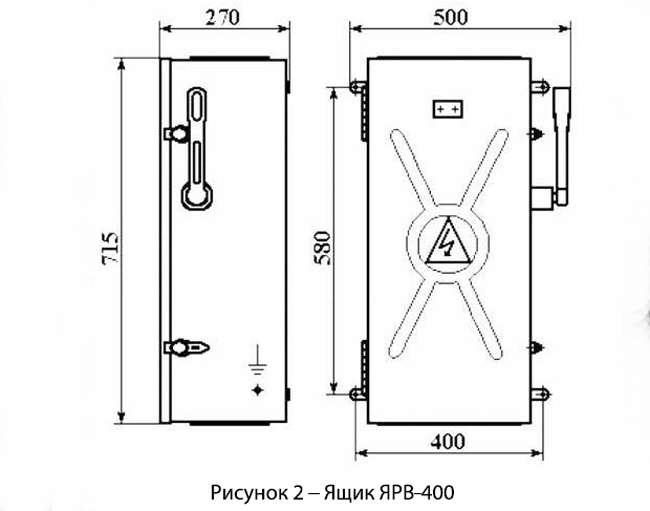

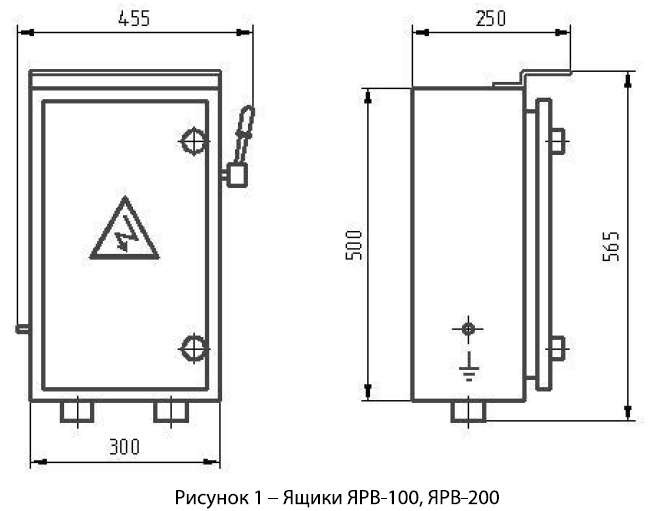

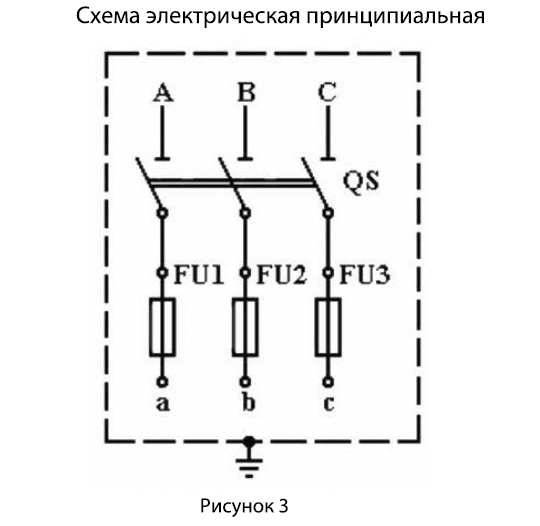

Габаритные размеры ящиков приведены на рисунках 1, 2, схема электрическая принципиальная - на рисунке 3.
Условия эксплуатации:
- наибольшая высота над уровнем моря – не более 1000 м;
- рабочий диапазон температуры окружающей среды: от - 45 до + 40 ºС;
- тип атмосферы – II по ГОСТ 15150-69;
- окружающая среда – не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры ящиков в недопустимых пределах;
- ящики не предназначены для установки и эксплуатации в сейсмоопасных, взрывоопасных и пожароопасных зонах;
- рабочее положение – вертикальное.
Степень защиты ящиков – IP43 по ГОСТ 14254-96.
Вид климатического исполнения – У3 по ГОСТ 15150-69.
Средний срок службы ящиков– 25 лет.
Гарантийный срок эксплуатации ящиков– два года со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки, при соблюдении условий транспортирования, хранения и эксплуатации.
В комплект поставки входят:
- ящик;
- паспорт;
- схема электрическая;
- эксплуатационные документы на комплектующую аппаратуру, при условии поставки их изготовителем.
Основные параметры ящиков представлены в таблице:
| Тип ящика | Номинальный ток, А | Номинальное напряжение, В | Масса, кг, не более |
| ЯРВ - 100 | 100 | 380 | 15 |
| ЯРВ - 200 | 250 | 15 | |
| ЯРВ - 400 | 400 | 20 |
