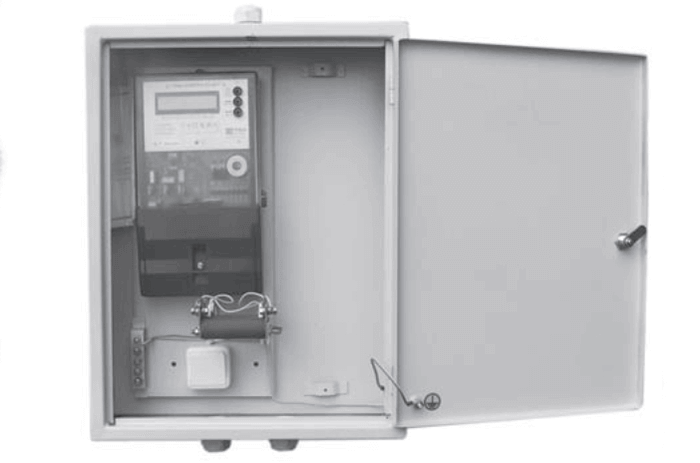

Шкафы раздельного учета электроэнергии

Шкафы разделительного учета электроэнергии (ШРУ), предназначены для учета электрической энергии как в трехфазных, так и в однофазных осветительных сетях переменного тока напряжением 220/380 В частотой 50 Гц.

Конструкция шкафов предусматривает крепление их к вертикальным конструкциям.

Дверь шкафа имеет уплотнение из резинового профиля и запорно-натяжное устройство.

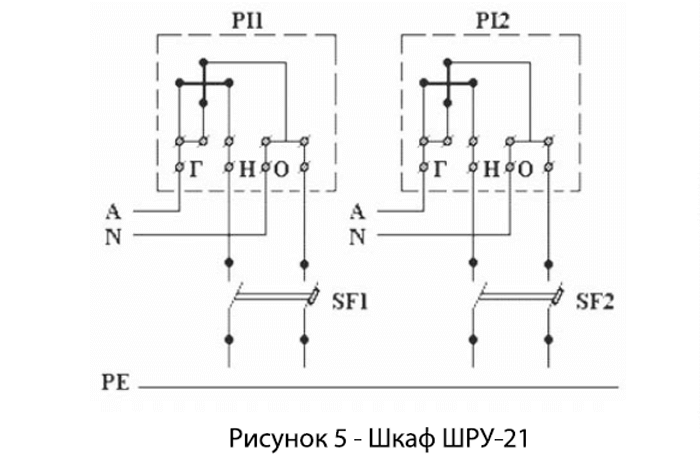

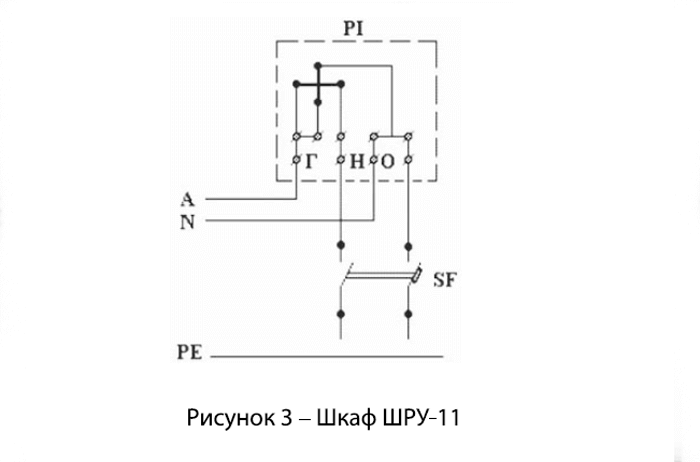

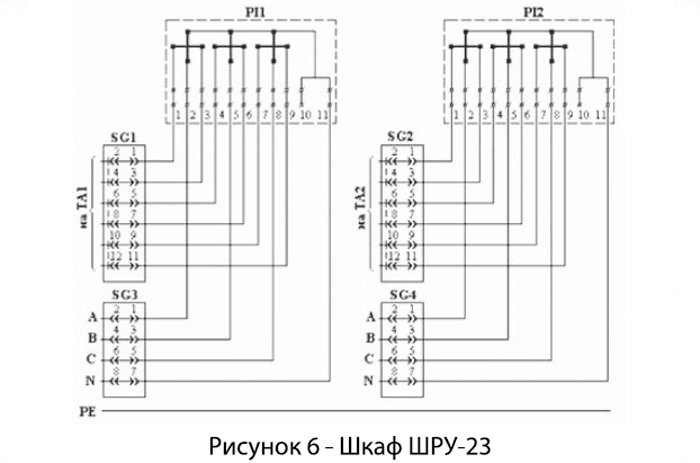

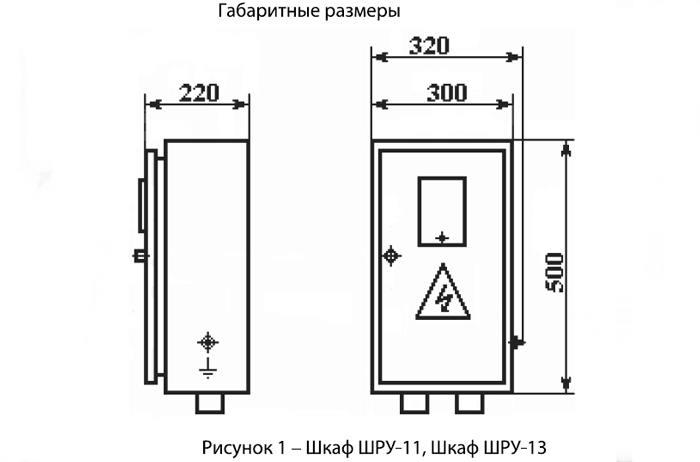

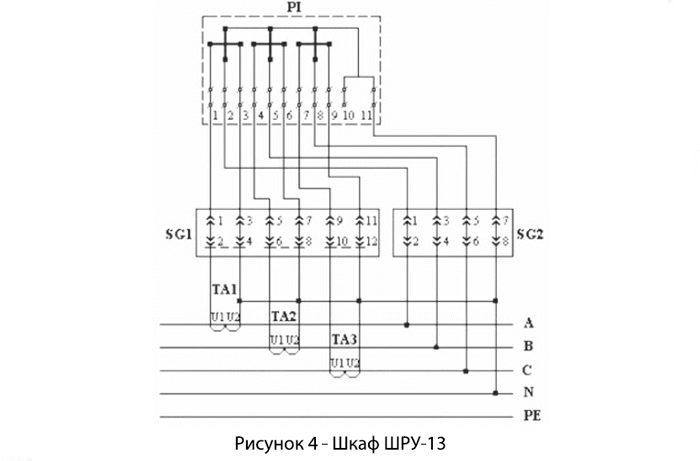

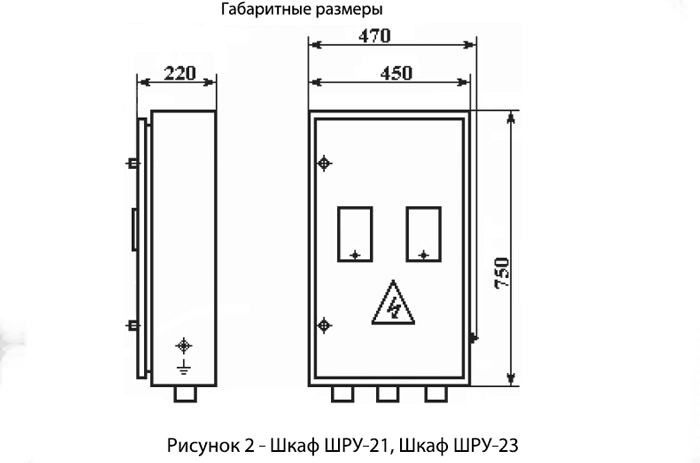

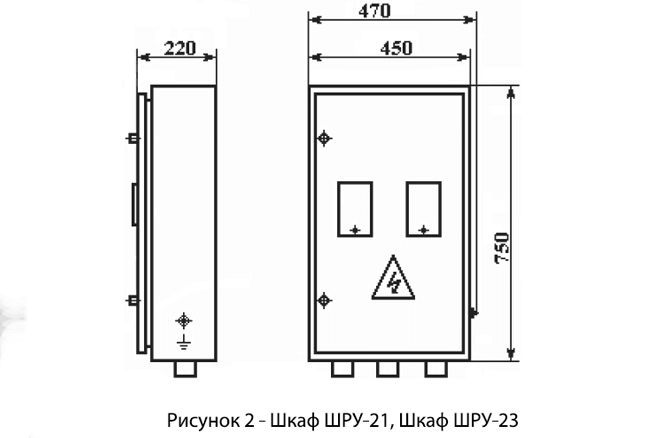

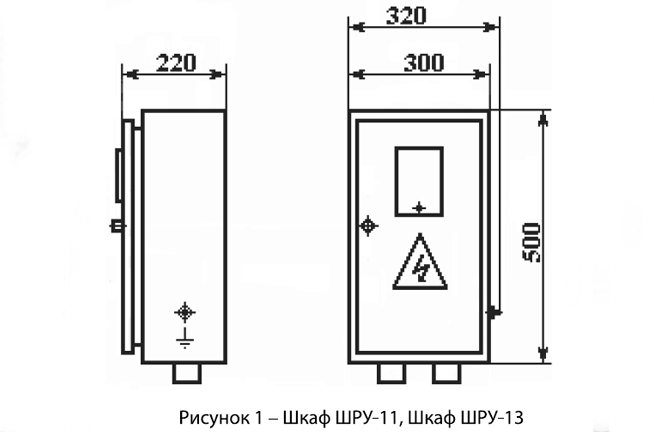

Габаритные размеры шкафов приведены на рисунках 1, 2, схемы электрические принципиальные – на рисунке 3-6.

Условия эксплуатации:

• наибольшая высота над уровнем моря – не более 1000 м;
• рабочий диапазон температуры окружающей среды: от - 45 до + 40 ºС;
• тип атмосферы – II по ГОСТ 15150-69;
• окружающая среда – не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры шкафов в недопустимых пределах;
• шкафы не предназначены для установки и эксплуатации в сейсмоопасных, взрывоопасных и пожароопасных зонах;
• рабочее положение – вертикальное.

Степень защиты ящиков ШРУ-23 – IP32, остальных – IP43 по ГОСТ 14254-96.

Вид климатического исполнения  шкафа ШРУ-13 – У1, остальные – У3 по ГОСТ 15150-69.

Средний срок службы шкафов – 25 лет.

Гарантийный срок эксплуатации шкафов – два года со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки, при соблюдении условий транспортирования, хранения и эксплуатации.

В комплект поставки входят:

• шкаф;
• паспорт;
• схема электрическая;
• эксплуатационные документы на комплектующую аппаратуру, при условии поставки их изготовителем.

Основные параметры шкафов представлены в таблице:
