Шкафы наружного освещения типа ШНО

Шкафы наружного освещения типа ШНО предназначены для приёма, учёта и распределения электрической энергии, а также защиты электрических установок при перегрузках и коротких замыканиях в осветительных сетях переменного тока частотой 50 Гц напряжением 380/220 В с глухозаземлённой нейтралью и служат для автоматического и ручного управления уличным освещением в вечернее и ночное время.

Конструкция шкафов предусматривает установку их на фундамент и крепление анкерными болтами или на опору ЛЭП для климатического исполнения У1 .

Ввод и вывод кабелей предусмотрены снизу шкафа.

Шкафы ШНО изготавливаются:

• с аппаратурой автоматического управления наружным освещением по освещённости и по временным программам;
• с аппаратурой ручного управления наружным освещением;
• с аппаратурой каскадного управления от предыдущего участка;
• с предохранителями на отходящих линиях;
• с автоматическими выключателями на отходящих линиях.

Шкафы ШНО обеспечивают:

• включение и отключение осветительной нагрузки по сигналу фотодатчика при достижении заданного уровня освещённости;
• включение и отключение осветительной нагрузки в заданные периоды времени по программам, задаваемым реле времени;
• ручное включение и отключение осветительной нагрузки кнопками, установленными на панели управления шкафа.

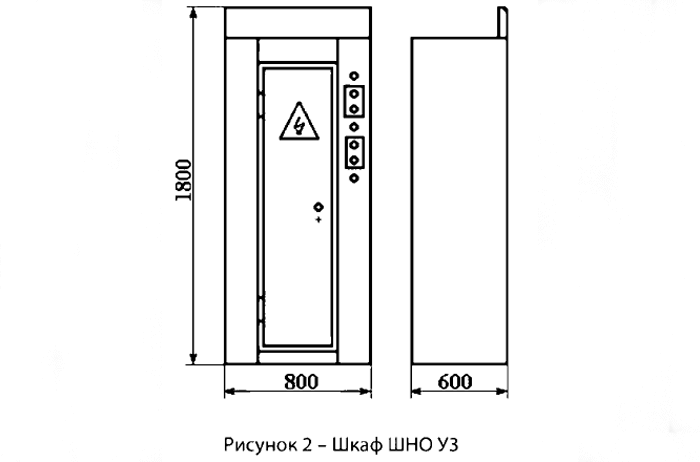

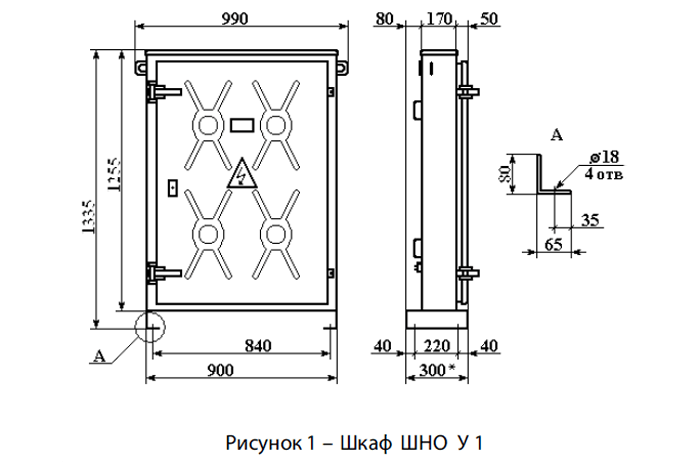

Габаритные размеры шкафов приведены на рисунках 1, 2.

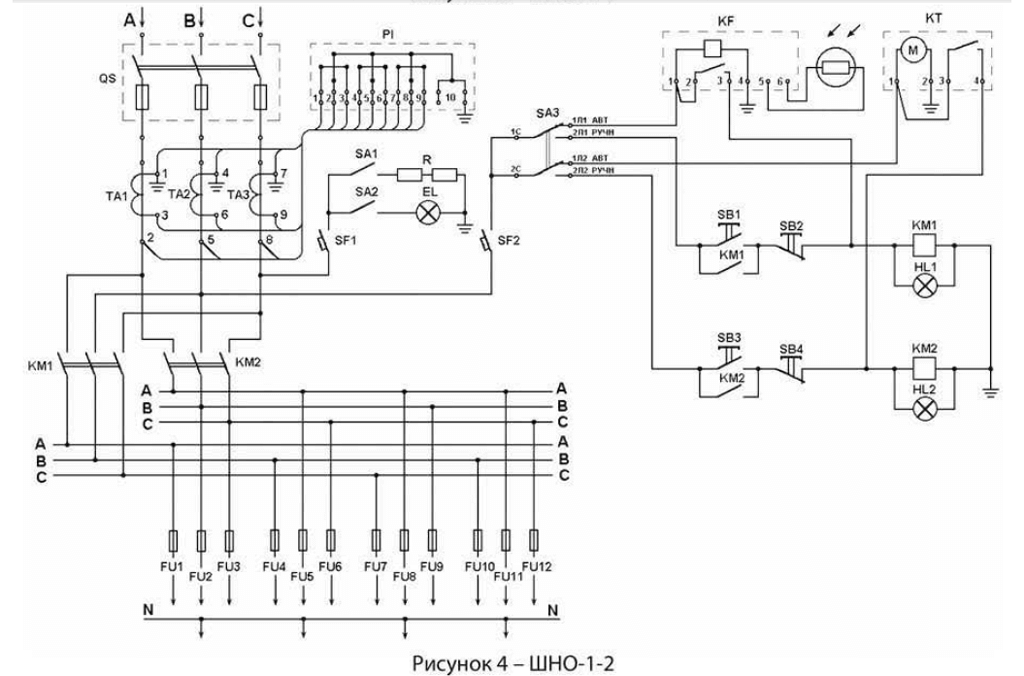

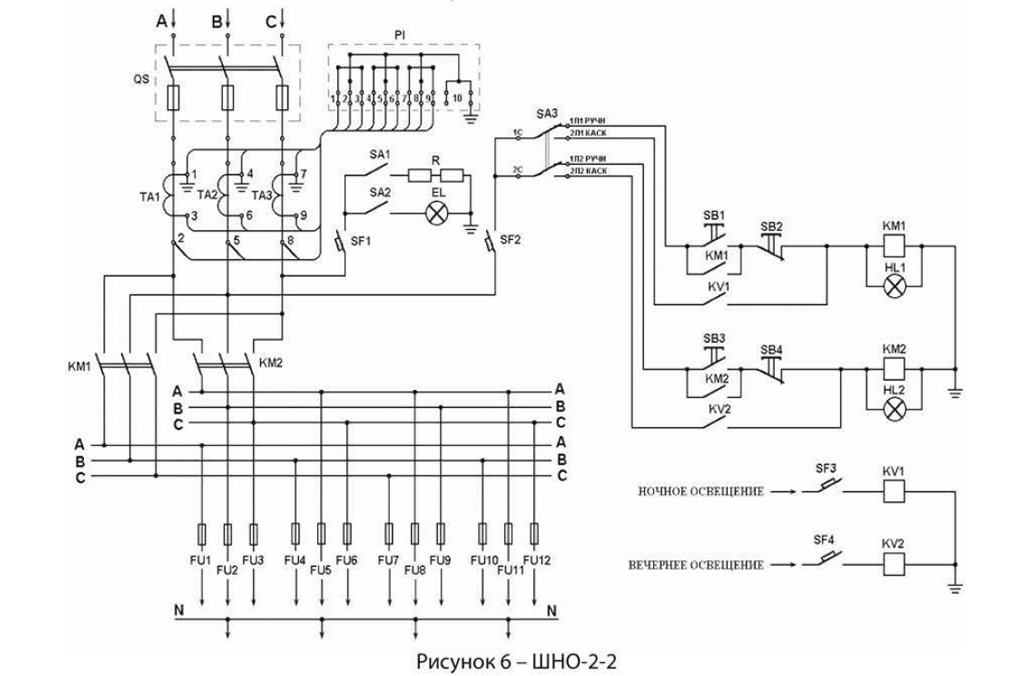

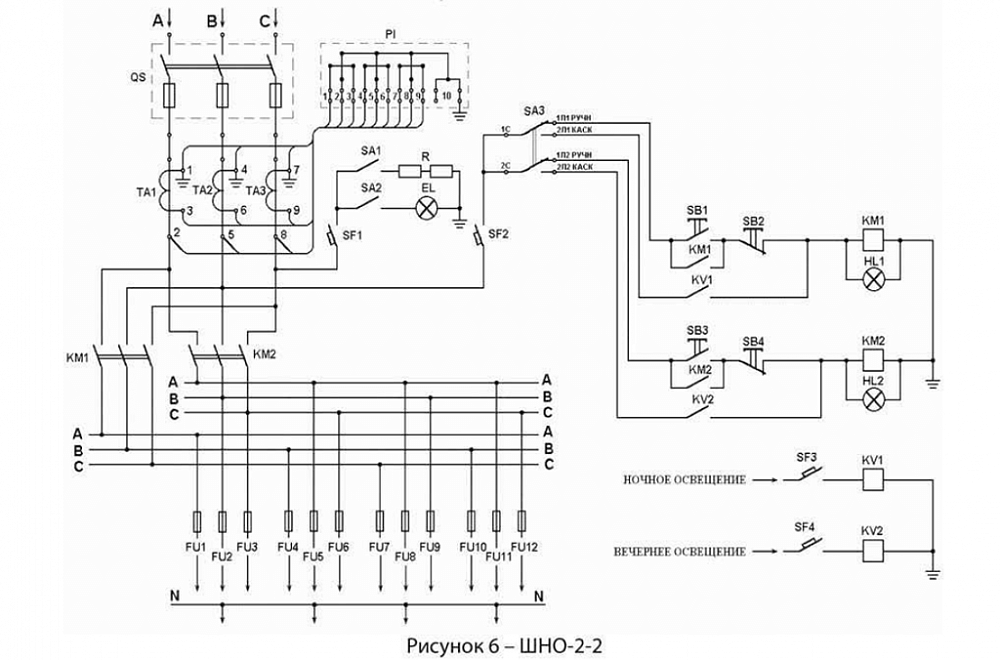

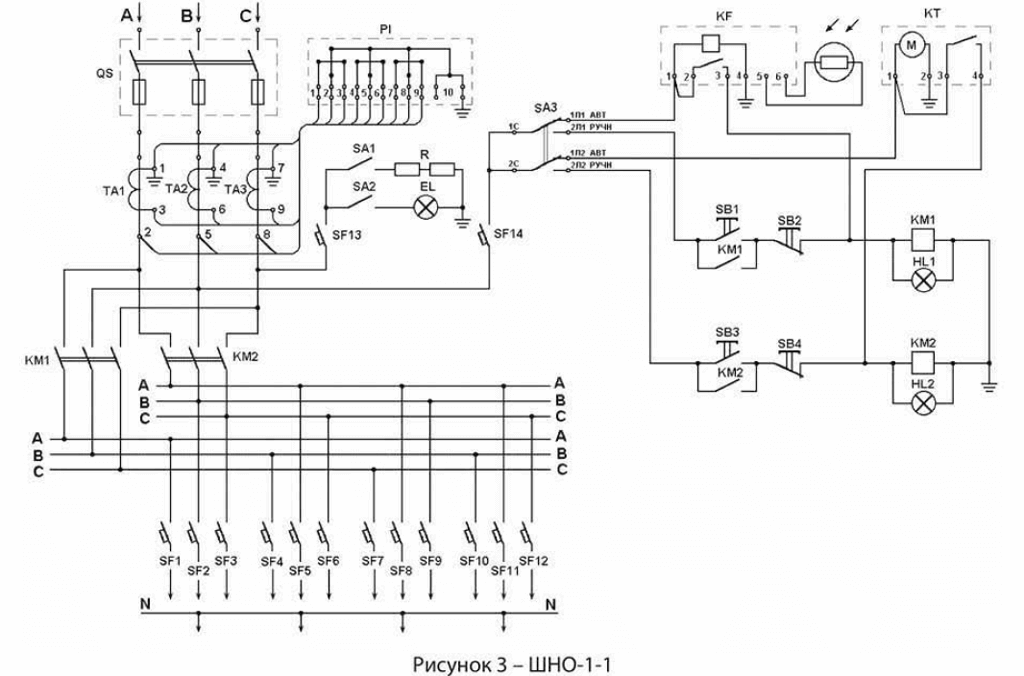

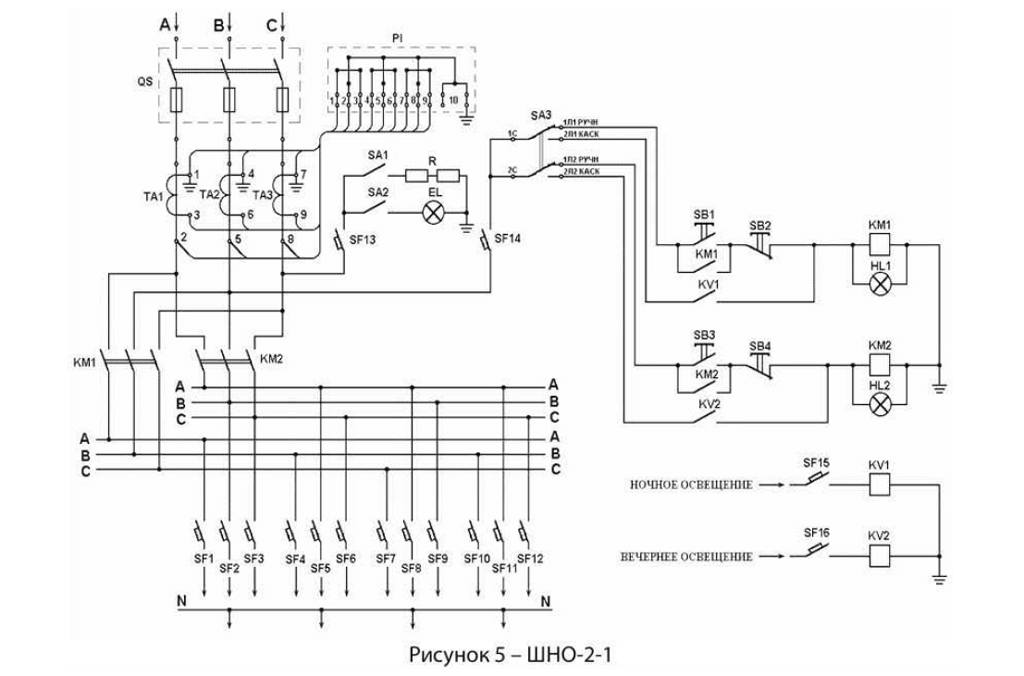

Схемы электрические принципиальные приведены на рисунках 3 - 6.

Вид климатического исполнения – У1, У3 по ГОСТ 15150-69.

Степень защиты шкафов ШНО климатического исполнения У1 – IP43, климатического исполнения У3 – со стороны дна и задней стенки IP00, с остальных сторон - IP30 по ГОСТ 14254-96.

Средний срок службы шкафов - 25 лет.

Гарантийный срок эксплуатации шкафов - два года со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки, при соблюдении условий транспортирования, хранения и эксплуатации.

Условия эксплуатации:

• наибольшая высота над уровнем моря – не более 1000 м;
• рабочий диапазон температуры окружающей среды: от - 45 до + 40 ºС;
• тип атмосферы – II по ГОСТ 15150-69;
• окружающая среда – не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры шкафов в недопустимых пределах;
• шкафы не предназначены для установки и эксплуатации в сейсмоопасных, взрывоопасных и пожароопасных зонах.

В комплект поставки входят:

• шкаф;
• ключ;
• паспорт;
• схема электрическая;
• эксплуатационные документы на комплектующую аппаратуру, при условии поставки их изготовителем.

Основные параметры шкафов представлены в таблице:
